發動機點火綜合示教板（六合一）

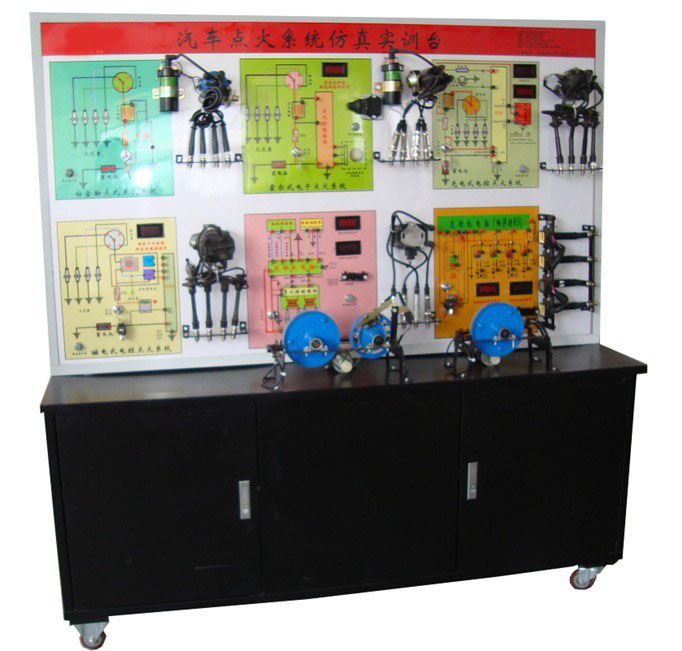

發動機點火綜合示教板簡介
發動機點火綜合示教板選用汽車六種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
結構組成
安裝六種類型點火系統:
①傳統點火系統(國產白金點火系);
②電控雙缸點火系統(時代超人);
③電控單缸點火系統(帕薩特);
④磁脈沖有分電盤式點火系統整套配件(豐田5A-FE);
⑤電子霍爾式點火系統統整套配件(大眾);
⑥日產SR20光電式點火系統整套配件;
發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。
功能特點
1．操縱開關及按鈕，可真實演示汽車六種點火系統的工作過程。
2．數顯表顯示各傳感器信號電壓值；
3．通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示系統執行器狀態；
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
8．裝OBD診斷座，可測試系統故障碼及數據流等參數。
技術參數
外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃
