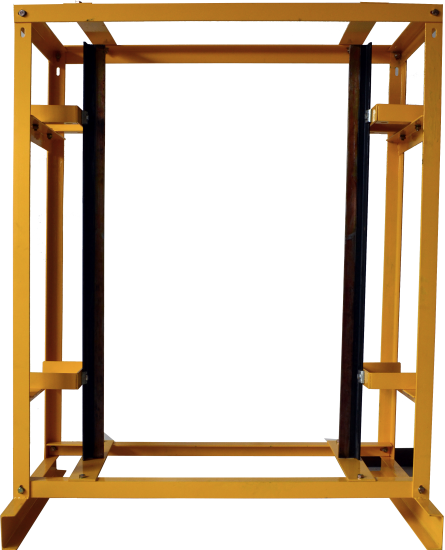

SBDT-2017B電梯導軌安裝與調整實訓設備
一、總體要求
1、電梯導軌安裝與調整實訓裝置，適用于職業院校、中職院校電梯技術專業學員進行“電梯導向系統”技術部分的安裝實訓與調試，主要有實訓架、導軌、導軌架、導靴組成，主要器件均采用真實電梯部件。
2、導軌接頭處的強度和剛度不得低于導軌剛性，應足以承受電梯的偏重力及安全鉗動作時的沖擊力。接頭處的定位質量要求榫頭完全楔入榫槽，且連接后接頭處不應存在連續縫隙。
二、參數要求
1、規格尺寸：1600*1600*2800mm（長*寬*高）。
2、工作環境：環境溫度-5℃～+40℃， 相對濕度＜85%（25℃）。
3、主體框架：優質鋼管噴涂，防水防銹蝕。
三、配置要求
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
電梯導軌安裝與調整實訓架 |
1 |
套 |
優質鋼管噴涂，防水防銹蝕 |
|
2 |
導軌 |
1 |
套 |
T45 ~ 50/A |
|
3 |
導軌架 |
1 |
套 |
|
|
4 |
導靴 |
1 |
套 |
|
|
5 |
專用工具 |
1 |
項 |
四、實訓要求
1、認識電梯導軌種類。
2、鑒別電梯導軌參數尺寸及檢驗規格。
3、電梯導軌安裝方法。
4、電梯導軌安裝標準檢測方法等。
5、電梯導軌安裝工具與檢測工具的使用方法。
