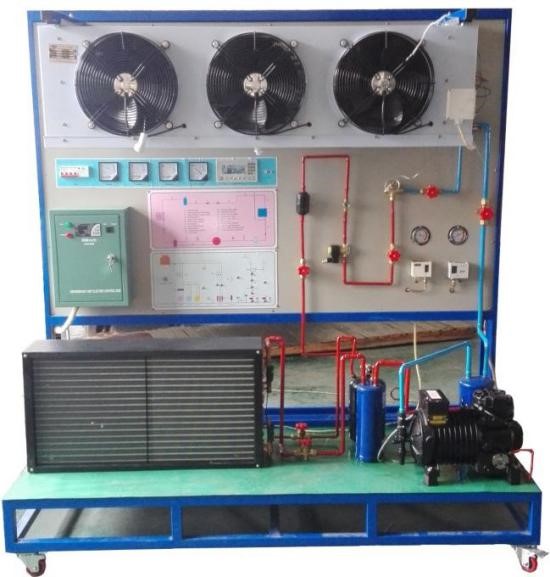

SB-RFS2工業制冷系統實訓考核裝置
1、產品概述
工業制冷系統實訓考核裝置主要由半封閉式制冷壓縮機、冷凝器、蒸發器、膨脹閥和故障設置開關、測試儀表等組成。實訓臺通過手閥開關和鈕子開關分別來設置管路系統和電控系統的 20 多種故障。設備采用先進的電控系統并具有具有開相，缺相， 過流等保護功能。蒸發器風扇采用變頻器控制速度。配備 8 路溫度計，電壓表，電流表，功率表，功率因數表和壓力表，能實時觀察運行參數
實驗臺裝有壓力保護器，防止壓力過高或過低對設備造成損壞。制冷系統的高、低壓管路，分別涂成紅色和藍色，易于教學而且美觀。產品底腳配置 4 個萬向輪，可自由移動。
2、技術參數
1）電源：三相，AC380V/50HZ，帶漏電、過流、斷相、相序保護
2）尺寸：1980*800*1980mm
3）制冷劑：R22
4）環境溫度：-5~+40℃
3.實驗目的
了解實訓臺制冷系統工作原理；
了解實訓臺電氣控制系統工作原理；
了解實訓臺各故障點現象；
掌握實訓臺的工況分析和實驗數據計算。

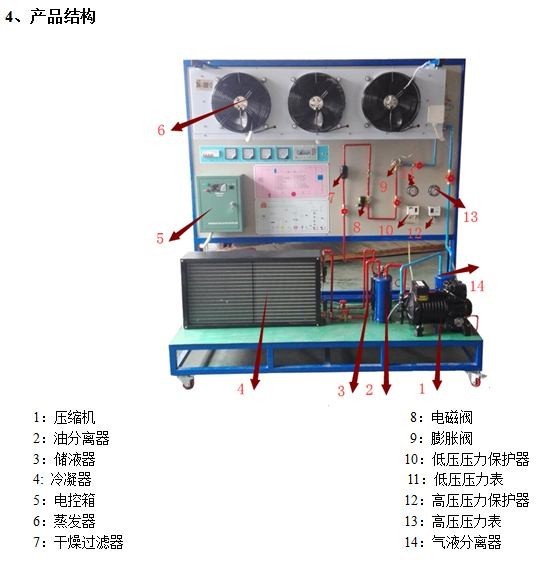

5、故障點說明
1）電控系統
① 斷相或缺相故障設置
②電磁閥不工作故障設置
③化霜加熱管 1 不工作故障設置
④ 化霜加熱管 3 不工作故障設置
⑤ BT 不顯示故障設置
⑥系統制冷時 SA 斷路故障設置
⑦FR 開路故障設置
⑧BP 開路故障設置
⑨CP 開關開路故障設置
⑩ KM1 線圈開路故障設置
系統化霜時 SA 斷路故障設置
KM2 線圈開路故障設置
2）制冷系統
① 壓縮機排氣閥故障設置
② 壓縮機回油故障設置
③ 油分離器與冷凝器之間管路故障設置
④ 冷凝器與儲液器之間管路故障設置
⑤ 儲液器與干燥過濾器之間管路故障設置
⑥ 電磁閥與膨脹閥之間管路故障設置
⑦ 膨脹閥與蒸發器之間管路故障設置
⑧ 蒸發器與壓縮機之間管路故障設置
⑨ 壓縮機吸氣閥故障設置
|
