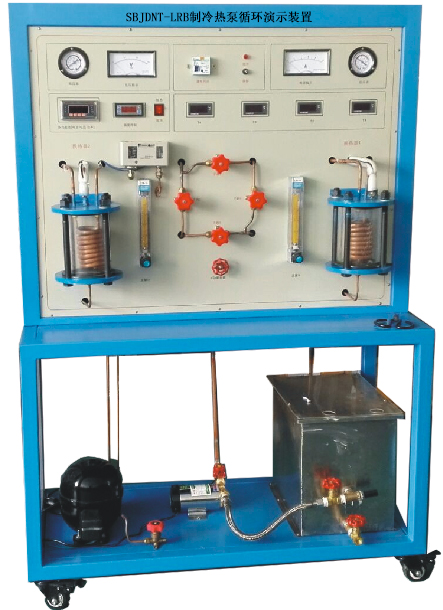

SBJDNT-LRB制冷熱泵循環演示裝置
一.概述：
適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
原理：利用演示制冷劑在玻璃蒸發器中蒸發液化過程，和制冷劑在冷凝器中的汽化過程.同時玻璃管中的蛇形管熱器中的流動水在水泵的壓力作用下的換熱過程。
二.技術性能
1.輸入電源：單相三線～220V±10%
50Hz
2.工作環境：溫度-10℃～+40℃
相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.3kW
4.制冷劑：R22
5.制冷量：0.2kW
6.重
量：100kg
7.
外形尺寸：1000×700×1500mm
三.主要配置：
實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
1.控制屏
采用工業鋁合型材結構底架，面板為雙層彩色噴塑結構，造型新穎；面板上布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪，
便于移動和固定。
2.交流控制單元
單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3.制冷系統
100W壓縮機、石英玻璃冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和石英玻璃蒸發器；制冷劑：600A，循環水量：流量0.3噸，揚程9米，流量計：4-90L/h；
4.水箱：49×35×30cm；
5.
通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據
6.
石英玻璃冷凝器、可觀察制冷工質在玻璃冷凝器中的冷凝過程，及壓縮機的工作現象。
7.
石英玻璃蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
四.實訓功能：
1、冷循環/熱泵演示，可觀察制冷工質的蒸發/冷凝過程,
2、可演示多種實驗現象：熱泵循環，制冷循環
3、可演示制冷系統的常見故障
4、認知制冷系統中多節流閥作用和結構樣式
5、研究制冷系統中的制冷劑回流熱泵原理。
五、配置表
|
名稱 |
型號 |
單位 |
數量 |
|
壓縮機 |
120W |
個 |
1 |
|
高壓表 |
3.5MP |
個 |
1 |
|
低壓表 |
1.5MP |
個 |
1 |
|
視液器 |
|
個 |
1 |
|
過濾器 |
|
個 |
1 |
|
手閥 |
|
個 |
2 |
|
壓力控制器 |
|
套 |
1 |
|
蒸發器 |
透明 |
套 |
1 |
|
冷凝器 |
透明 |
套 |
1 |
|
水箱 |
不銹鋼400*300*350MM |
個 |
1 |
|
架子 |
1200*700*1500MM |
套 |
1 |
|
有機玻璃 |
400*300*350MM |
塊 |
1 |
|
水泵 |
不銹鋼1.5T/H |
個 |
1 |
|
流量計 |
浮子1T/H |
個 |
2 |
|
溫度表 |
HW6009I |
個 |
4 |
|
