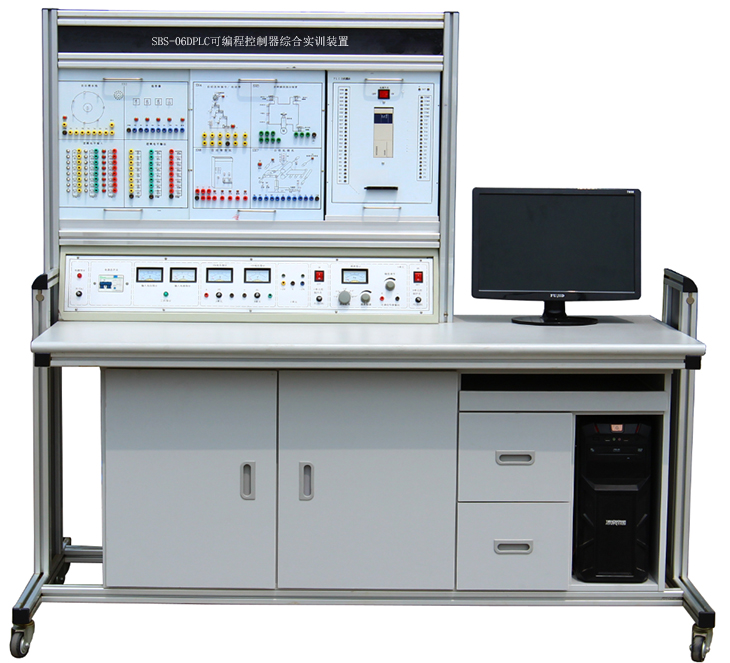

SBS-06DPLC可編程控制器綜合實訓裝置
可編程控制器綜合實訓設備適用范圍
機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定。是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
一、概述
可編程控制器綜合實訓裝置 結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。
二、裝置特點
1、裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，只需添加實驗模塊掛箱即可，永不淘汰。
2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
3、采用西門子S7-200SMART 可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
4、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、技術性能
1、輸入電源：單相三線 ～220V±5% 50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、～220V通過安全插座輸出
4、+24V/2A直流穩壓電源輸出
5、+5V/1A直流穩壓電源輸出
6、±12V/1A直流穩壓電源輸出
7、直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出
8、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
9、裝置容量：＜1KVA
10、重 量：＜110Kg
11、外形尺寸：1600mm×700mm×1600mm
12、安全保護：具有漏電流保護裝置，安全符合國家標準
13、（全室一套）
基于物聯網實驗室安全用電智能控制系統
1）、特點
當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉F(xiàn)場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2）、功能
基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3）、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分斷能力：Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）等組成。
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．+24V/1A直流穩壓電源輸出
D. +5V/5A直流穩壓電源輸出
2）PLC主機及實驗模塊的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
4）PLC主機配置
（1）PLC可編程控制器： S7-200SMART CPU CR40數字量24 點輸入/16 點輸出，1 個以太網通信端口,一個RS485串口，
7）實訓桌
實訓桌為工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。
七、PLC可編程控制器實驗演示掛箱
該裝置是為了配合PLC可編程控制器實驗臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由六塊實驗掛箱組成十七個實驗內容，它們的型號分別為：
功能單元一：
SB001交通信號燈PLC自動控制
SB002機械手控制
SB003 多種液體混合控制
SB004自動送料裝車
功能單元二：
SB005天塔之光
SB006藝術彩燈
SB007 LED數碼管顯示
SB008步進電機的PLC控制
功能單元三：
SB009自動售貨機模擬控制
SB010自控軋鋼機模擬控制
SB011水塔水位控制
SB012自動成型模擬控制
功能單元四：
SB013 洗衣機控制
SB014電鍍生產線控制
SB015 郵件分揀機控制
功能單元五：
SB016 電機的PLC控制
SB017 基礎實驗
功能單元六：
SB017 四層電梯控制
七、實驗項目
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．攪拌器的PLC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗
10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗
14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗
八、配置清單
|
名稱 |
型號 |
數量 |
單位 |
備注 |
|
實驗屏 |
|
1 |
臺 |
鋁合金 |
|
電源控制箱 |
|
1 |
臺 |
鋼質噴塑 |
|
實驗桌 |
|
1 |
張 |
鋁木結構 |
|
PLC主機 |
CR40 |
1 |
臺 |
|
|
學生凳 |
|
2 |
張 |
塑鋼結構 |
|
通訊電纜 |
網線 |
1 |
條 |
|
|
實驗掛箱模塊（面板為整塊敷銅板經特殊工藝加工能而成 ，因而連線少，接觸可靠，故障率低，美觀大方） |
功能單元一 |
1 |
塊 |
|
|
功能單元二 |
1 |
塊 |
|
|
|
功能單元三 |
1 |
塊 |
|
|
|
功能單元四 |
1 |
塊 |
|
|
|
功能單元五 |
1 |
塊 |
|
|
|
功能單元六 |
1 |
塊 |
|
|
|
軟件 |
西門子編程軟件及演示程序 |
1 |
套 |
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
|
專用導線 |
實驗連接線50CM自鎖線 |
套 |
1 |
|
|
配套教學資源 |
附件 |
1 |
點 |
|
