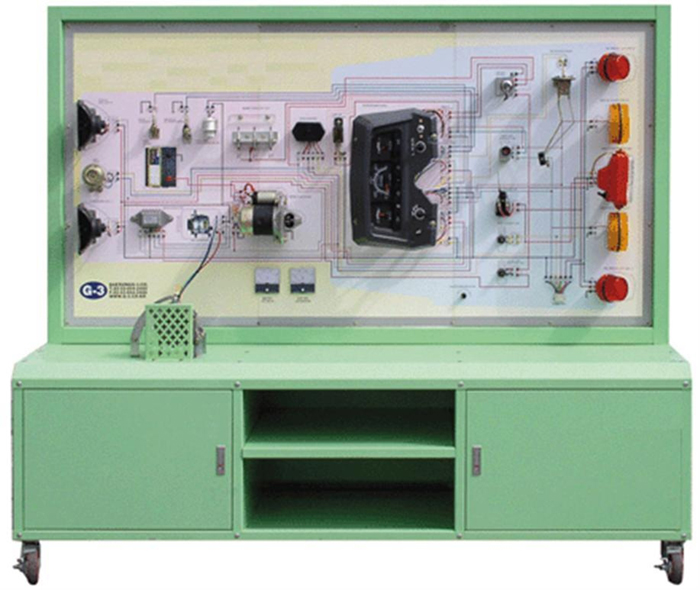

SB-TLSDQ輪式拖拉機電路實訓考核臺（技能競賽指定機型）
一．產品簡介
本產品以拖拉機全車電器實物為基礎，展示燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器的組成結構和工作原理及過程。適用于培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對拖拉機全車電器系統的理論和維修實訓的教學需要。
本實訓臺功能齊全、操作方便、安全可靠。
二．主要用途
1．適用于各類型院校及培訓機構對拖拉機電器理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對拖拉機電器模塊各單元教學需要。
3．適用于拖拉機理實一體化教學模式的教學需要。
4．適用于拖拉機職業技能鑒定考核的需要。
5．適用于拖拉機電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
拖拉機燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器、點火開關、故障設置系統、移動臺架等。
四．功能特點
1．可運行拖拉機全車電器系統，展示拖拉機全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示拖拉機電器各系統的工作過程。
3.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4．執行元器件用LED
燈顯示工作狀態。
5．面板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析拖拉機電器各系統的工作原理。
6.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7．實訓臺面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8．實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10.
配備有使用說明書、實驗指導書等相關資料。
五．外形與顏色
設備外形: 12400×650×1700mm
(長×寬×高)
設備顏色：7032/亞光灰/深灰（用戶可選擇各種顏色）
六．技術指標
動力電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V
|
