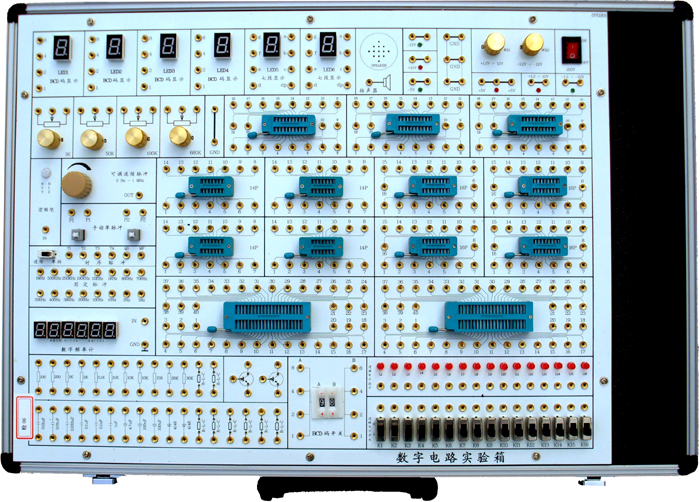

SB-SD6型數字電路實驗箱
數字電路實驗箱,數字電路實驗室，數字邏輯實驗箱、數字電路實驗裝置、主要用于開設電子信息科學與技術、自動化和機電一體化三個專業的《數字電子技術實驗》或《數字電子技術基礎實驗》課程，該課程是相應的《數字電子技術》或《數字電子技術基礎》理論課程中重要的實踐環節。課程的任務是通過實驗，使學生加深對所學理論課程內容的理解，激發學習興趣，從實踐上驗證所學的理論知識；培養學生的實際動手能力、解決問題能力和設計數字電子電路的初步能力。
一、系統組成
1、電源：交流輸入：220V±10% 、50Hz
固定直流輸：出5V/2A、-5V/0.5A、±12V/0.5A 、；
可調直流輸出：+1.2V～+27V（/0.5A）、-1.2V～-12V（/0.5A）
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖源：0～1MHz。
4、固定頻率脈沖源16路，輸出為TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、時序脈沖發生電路及啟�？刂齐娐��？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz。
7、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
8、十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
9、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
10、揚聲器及驅動電路。可用作時鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關二組。提供BCD輸入。
12、邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
13、可變電位器4只，阻值分別1K，50K，100K，680K。
14、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供40芯鎖緊插座2只，20芯鎖緊插座3只，16芯鎖緊插座4只，14芯鎖緊插座4只，可插8芯～40芯的各種IC。（也可用高可靠的圓腳集成塊插座）
（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
二、實驗項目
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗
20、拔河游戲機實驗
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路
26、籃球競賽30S計時器
