SBZLAF-2樓宇智能安防布線實訓系統
樓宇智能安防布線實訓系統，樓宇自動化實訓系統是為高校、高職、中等職業學校、職業教育培訓機構研制的樓宇智能安防布線實訓考核設備，系統根據智能樓宇工程中安防布線系統的特點，針對對講門禁、室內安防、周邊防范、視頻監控、巡更等系統的安裝、布線與調試進行設計，強化學生對安防布線系統各模塊的安裝、電氣接線、調試、故障診斷與維護等工程能力，適合樓宇智能化設備安裝與運行、物業管理、安保相關專業的教學和培訓。
建筑模型為結構基礎，包括智能大樓（小區）和管理中心兩部分。系統可進行對講門禁、室內安防、周邊防范、視頻監控、巡更等項目的訓練，可檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。

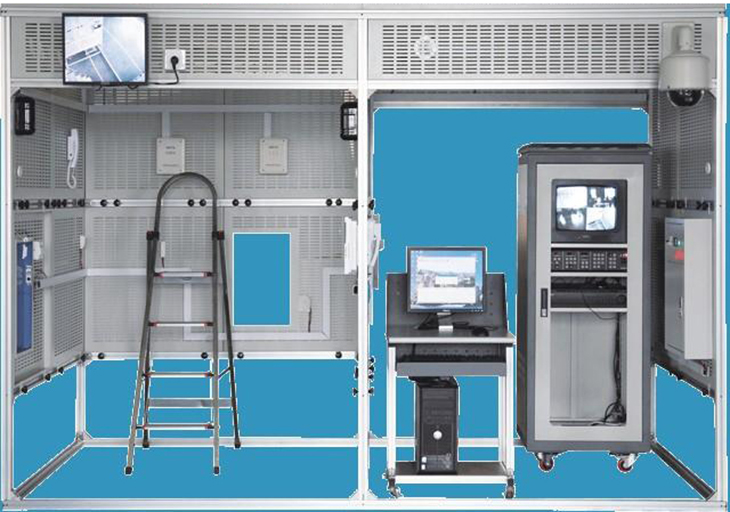

樓宇智能安防布線實訓系統
一、系統結構與組成
樓宇智能安防布線實訓系統采用模型模塊化設計，由建筑模型、對講門禁子系統、室內安防子系統、周邊防范子系統、視頻監控子系統、巡更子系統等組成。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，設有總電源箱。建筑模型分為智能大樓（小區）和管理中心兩部分，安保區域設有單元門和單戶窗，實現智能小區對講門禁系統的設備安裝、智能大樓室內安防系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。
管理中心實現智能大樓（小區）的集中監控和管理，安裝有管理中心機、視頻監控臺、監控計算機等典型管理設備。
在智能大樓（小區）內安裝典型探測器（煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁等）、巡更點、紅外對射，安保區域的房間窗戶裝有幕簾探測器，實現室內安防與周邊防范功能。
在管理中心區域和智能大樓（小區）內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、快速球云臺攝像機等），實現關鍵區域視頻監控，設有兩臺監視器，其中一臺17寸液晶監視器，一臺14寸CRT監視器。
功能區域之間采用工程橋架實現系統連接。系統中的各模塊即可單獨調試、運行，通過接線和配置，也可進行聯動實訓。
通過項目任務實施，可考察的職業能力：
1.建筑智能安防布線的實施能力
2.對講門禁系統安裝、接線與調試能力
3.室內安防與周邊防范系統安裝、接線與調試能力
4.視頻監控系統安裝、接線與調試能力
5.巡更系統安裝與調試能力
6.系統運行維護能力
二、主要技術性能
輸入電源：單相三線 220V±10% 50Hz
工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
裝置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
三、系統配置
1、對講門禁系統
包含彩色可視室外主機、普通壁掛室內分機、彩色可視室內分機、管理中心機、聯網器、層間分配器、通訊轉換模塊、管理軟件、非接觸卡。
2、室內安防與周邊防范系統
包含震動探測器、玻璃破碎探測器、感溫探測器、煙霧探測器、可燃?xì)怏w探測器、紅外探測器、門磁、紅外對射探測器、聲光報警器、報警按鈕、紅外幕簾探測器、大型報警主機、六防區報警主機、液晶鍵盤、多路總線驅動器、RS232打印機接口模塊、管理軟件。
3、視頻監控系統
包含高速球攝像機、彩色半球攝像機、紅外攝像機、槍機、矩陣主機、硬盤錄像機、監視器。
4、巡更系統
包含巡更巡檢器、通訊線、充電器、信息鈕、巡更系統軟件。
5、工具及配件
6、工具
包含便攜式萬用表、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等工具。
7、耗材配件
包含PVC線槽、BNC視頻接頭、23芯線(紅、黑) 、16芯線(紅、黑)。
四、可完成的實訓項目
1、對講門禁及室內安防系統實訓
2、防盜報警及周邊防范系統實訓
3、閉路電視監控系統實訓
4、巡更系統實訓
5、工作任務
6、對講門禁及室內安防系統安裝、接線和調試
7、通過安裝、接線和調試，該系統應實現如下的功能：
8、設置室外主機地址為001棟01單元。
9、設置室內分機地址，分別為101房間、201房間，給每個房間配置一張IC卡。
10、室外主機呼叫室內分機，能夠?qū)崿F(xiàn)可視對講。
11、室內分機呼叫管理中心機，能夠?qū)崿F(xiàn)對講。
12、室外主機呼叫管理中心機，能夠?qū)崿F(xiàn)可視對講。
13、設置IC卡，能夠?qū)崿F(xiàn)刷卡開SUO。
14、單元用戶密碼開SUO。
15、室內分機主動開SUO。
16、可視對講軟件能夠記錄、處理開門、報警信息。
17、多功能室內分機實現安防功能。
18、緊急按鈕按下，室內分機立即將報警信號上傳到管理中心機，聲光報警器不發聲。
19、居家布防時，紅外探測器功能被禁閉，其他探測器工作正常。
20、外出布防時，所有探測器均能正常工作。
21、室內分機檢測到探測器動作后，啟動聲光報警器，同時上報給管理中心機。
22、閉路視頻監控系統的實訓安裝、接線和調試
23、通過安裝、接線和調試，該系統應實現如下的功能：
24、設備安裝與接線，實現各類常見設備的安裝與接線操作。
25、監視器使用，實現監視器的圖像調整、視頻切換、瀏覽設置。
26、矩陣視頻切換，實現矩陣輸出視頻的切換，包括不同輸出通道的切換、輸出視頻的切換。
27、矩陣視頻隊列切換，實現輸出的視頻并按照一定的時間、順序進行切換。
28、矩陣控制云臺，實現矩陣控制云臺轉動、調節鏡頭、預置點設置。
29、硬盤錄像機視頻切換，實現單畫面的切換及四畫面的切換。
30、硬盤錄像機手動錄像，實現手動錄像及錄像查詢。
31、硬盤錄像機定時錄像，實現定時錄像及錄像查詢。
32、防盜報警及周邊防范系統實訓安裝、接線和調試
33、通過安裝、接線和調試，該系統應實現如下的功能：
34、設備安裝與接線，實現各類報警探測器與報警主機的安裝與連接。
35、大型報警主機的基本操作與編程，實現布防、撤防和聯動聲光報警器等功能。
36、六防區報警主機的基本操作與編程，實現布防、撤防等功能。
37、系統延時的設置，實現進入延時和退出延時等功能。
38、防盜報警軟件的操作，能夠通過CMS7000軟件對大型報警主機和報警探測器進行添加，并能夠采集報警探測器的報警信息。
39、巡更系統實訓安裝、接線和調試
40、通過安裝、接線和調試，該系統應實現如下的功能：
41、巡更點的安裝，將六個巡更點安裝于房間模型的網孔板的相應位置上。
42、巡更器的使用，能夠讀取安裝在現場的巡更點的信息。
43、巡更軟件的使用，能夠讀取巡更器采集的巡更點信息并對巡更路線進行設置。
44、對巡更記錄進行備份。
五、實訓配置
1、基本配置表
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
|
1 |
建筑模型 |
由鋁合金型材框架和安裝布線網孔板組成，3120mm×1580mm×2300mm（長×寬×高），分為智能大樓（小區）、管理中心，器件采用自攻螺絲和工程塑料卡件配合安裝。 |
1臺 |
|
2 |
電腦桌 |
600mm×600mm×800mm（長×寬×高） |
1臺 |
|
3 |
鋼凳 |
Φ300mm×450mm（圓×高） |
1把 |
|
4 |
鋁人字梯 |
900mm×250mm×1200mm（長×寬×高） |
1把 |
|
5 |
工程塑料卡件 |
20mm×10mm×11mm（長×寬×高） |
300個 |
|
6 |
計算機 |
主流品牌電腦，用戶自備，內裝操作系統，對講門禁軟件，室內安防軟件及巡更系統軟件 |
1臺 |
2.系統配置
|
序號 |
名稱 |
配置內容 |
|
1 |
對講門禁及室內安防系統 |
包含室外主機、彩色可視室內分機、普通壁掛室內分機、管理中心機、聯網器、層間分配器、通訊轉換模塊、管理軟件、非接觸卡、紅外探測器、門磁、報警按鈕、可燃?xì)怏w探測器。 |
|
2 |
防盜報警與周邊防范系統 |
包含震動探測器、玻璃破碎探測器、感溫探測器、煙霧探測器、紅外對射探測器、聲光報警器、紅外幕簾探測器、大型報警主機、六防區報警主機、液晶鍵盤、多路總線驅動器、RS232打印機接口模塊。 |
|
3 |
視頻監控系統 |
包含高速球攝像機、彩色半球攝像機、紅外攝像機、槍式攝像機、矩陣主機、硬盤錄像機、監視器。 |
|
4 |
巡更系統 |
包含巡更巡檢器、通訊線、充電器、信息鈕。 |
3.工具及配件
|
序號 |
名稱 |
內容 |
|
1 |
工具 |
包便攜式萬用表、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等工具。 |
|
2 |
耗材配件 |
包含PVC線槽、BNC視頻接頭、23芯線(紅、黑)。 |
|
