2025年3月8日

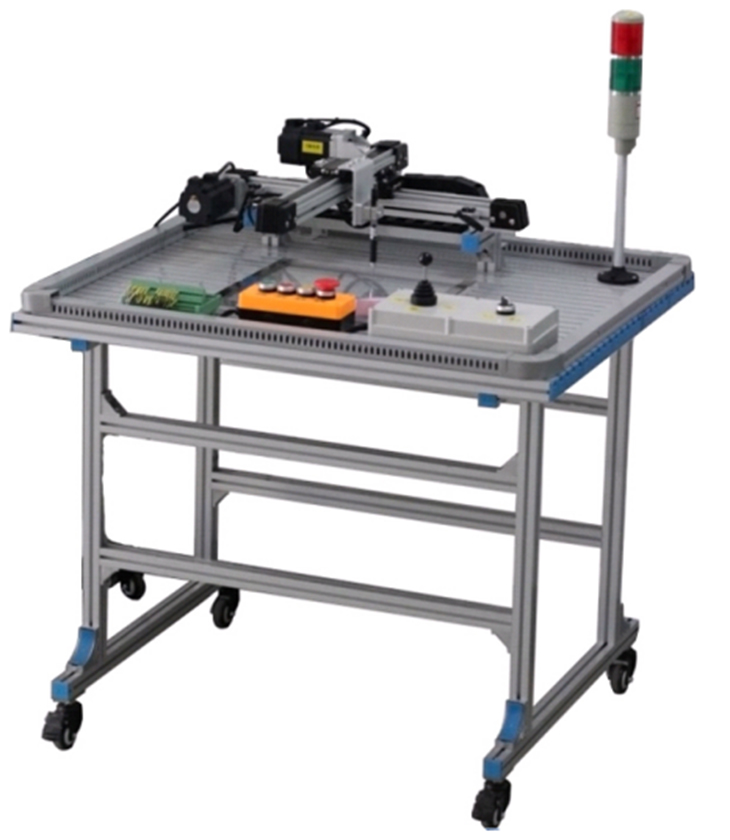

SB-EWYD-2單片機控制二維運動實訓設備
一、概述
二維運動實驗平臺是集運動控制卡、單片機開發控制板、步進電機及驅動器、開關電源、XY控制平臺及運動控制軟件于一體的理想教學實驗系統。XY控制臺是一個采用滾珠絲杠傳動的模塊化十字工作臺，可以實現平面內X、Y軸方向的運動控制，用于實現目標軌跡和動作。實驗系統軟件包括基于軸的控制、基于坐標系的控制、命令編輯和運行、數控代碼編輯和運行、復雜運動軌跡控制。
二、單片機控制二維運動實訓設備技術性能
1.定位精度：0.4mm
2.X軸有效行程：230mm；Y軸有效行程：230mm；最大運動速度：20mm／s；最大運動加速度：1g
3.輸入電源：220V±10％(50Hz)
4.工作環境：溫度-10℃～+40℃
相對濕度<85％(25℃)
海拔<4000m
5.裝置容量：≤1．2kVA
6.外形尺寸：45cm*45cm*75cm
三、系統結構及組成
二維運動控制實驗平臺主要由步進電機控制系統和電腦桌兩部分組成，結構框圖如下圖所示：

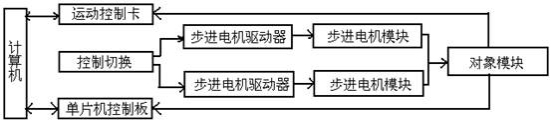

系統結構框圖
1.對象模塊
步進電機二個：采用二個
2 相步進電動機，分別為 XY 兩個方向布置，X
軸運動行程為 230mm，Y
軸運動行程為 230mm。
2.51
單片機開發控制板
單片機開發控制板，主
CPU 為 AT89S52，帶下載接口（編程電纜，編程軟件），所有接口資源引出，供用戶使用。并配置相應控制開關按鈕。
3.運動控制卡一塊
(1)32
位 PCI
總線，即插即用
(2)所有輸入、輸出均采用光耦隔離,抗干擾性強
(3)2
軸伺服/步進電機控制，每軸可獨立運動，互不影響
(4)脈沖輸出的頻率誤差小于
0.1% 最大脈沖輸出頻率為 2MHz
(5)脈沖輸出可用單脈沖（脈沖+方向）或雙脈沖（脈沖+脈沖）方式梯形加/減速
(6)任意
2 軸直線插補最大插補速度 1MHz
(7)運動中可以實時讀出邏輯位置、實際位置、驅動速度24
路數字輸入，12 路輸出
(8)每軸兩個限位輸入，可設置成無效，作為通用輸入使用支持在一個系統中使用多達
16 個控制卡
(9)支持
DOS、WINDOWS95/98/NT/2000/XP/WINCE 等操作系統
4.步進電機驅動器：二個
(1)輸出電流：最大電流為
2A
(2)輸出方式：光光耦合器?開路集電極輸出
5.穩壓直流電源：一個
(1)輸出電流：最大輸出電流為
5A 輸出電壓：24V
(2)輸出功率：120w
6.運動控制卡接口板：一塊
為運動控制卡提供接口端子，可根據自己的需要進行相應的接線，實現接線的靈活及開放性。
7.實驗平臺信號接口板：一塊
用以實現單片機和運動控制卡與實驗平臺的信號連接，在同一時刻只能一種控制起作用。
8.計算機一臺(用戶自備)
用于安裝單片機集成開發環境
KEIL C、編程下載軟件，主要完成程序的編寫、修改、編譯、軟件仿真等功能，最后通過編程下載軟件裝載到單片機內部
FLASH ROM 中運行。還用于運行控制卡上位軟件的開發、運行。
硬件配置：基本配置要求
P4 3.OG 以上，內存至少為 256M，至少有一個
USB 接口、一個并行口、一個Rs232 串口和一個空閑
PCI 插槽。操作系統：Windows系統。
9.單片機技術應用系統：
系統配置
2000/xp/win7/win10 等操作平臺的單片機技術應用軟件，支持匯編、C51
語言編譯、調試；單片機在線下載軟件等。
實驗項目
（一）基礎實驗
(1)單片機的認識和操作實驗
(2)單片機集成開發環境KEIL C 的認識實驗
(3)單片機在線編程軟件的認識與使用
單片機基本編程練習實驗
（二）基于 51 單片機控制的系統性實驗
(1)6、基于 51 單片機控制的單軸實驗
(2)7、基于 51 單片機控制的兩軸聯動控制實驗
(3)8、基于 51 單片機控制的任意路線物料搬運實驗
（三）基于運動控制卡控制的系統性實驗
(1)基于運動控制卡控制的單軸實驗
(2)1基于運動控制卡控制的兩軸聯動實驗
(3)基于運動控制卡控制的任意路線物料搬運
實驗項目
（一）基礎實驗
(1)單片機的認識和操作實驗
(2)單片機集成開發環境KEIL C 的認識實驗
(3)單片機在線編程軟件的認識與使用
單片機基本編程練習實驗
（二）基于 51 單片機控制的系統性實驗
(1)6、基于 51 單片機控制的單軸實驗
(2)7、基于 51 單片機控制的兩軸聯動控制實驗
(3)8、基于 51 單片機控制的任意路線物料搬運實驗
（三）基于運動控制卡控制的系統性實驗
(1)基于運動控制卡控制的單軸實驗
(2)1基于運動控制卡控制的兩軸聯動實驗
(3)基于運動控制卡控制的任意路線物料搬運
SB-EWYD-3型二維運動控制實驗平臺
一、概述
二維運動控制實驗平臺是集運動控制卡、單片機開發控制板、步進電機及驅動器、開關電源、XY控制平臺及運動控制軟件于一體的理想教學實驗系統。XY控制臺是一個采用滾珠絲杠傳動的模塊化十字工作臺，可以實現平面內X、Y軸方向的運動控制，用于實現目標軌跡和動作。實驗系統軟件包括基于軸的控制、基于坐標系的控制、命令編輯和運行、數控代碼編輯和運行、復雜運動軌跡控制。
二、技術性能
1.定位精度：0.4mm
2.X軸有效行程：230mm；Y軸有效行程：230mm；最大運動速度：20mm／s；最大運動加速度：1g
3.輸入電源：220V±10％(50Hz)
4.工作環境：溫度-10℃～+40℃
相對濕度<85％(25℃)
海拔<4000m
5.裝置容量：≤1．2kVA
6.外形尺寸：45cm*45cm*75cm
三、系統結構及組成
二維運動控制實驗平臺主要由步進電機控制系統和電腦桌兩部分組成，結構框圖如下圖所示：
系統結構框圖
1.對象模塊
步進電機二個：采用二個
2 相步進電動機，分別為 XY 兩個方向布置，X
軸運動行程為 230mm，Y
軸運動行程為 230mm。
2.51
單片機開發控制板
單片機開發控制板，主
CPU 為 AT89S52，帶下載接口（編程電纜，編程軟件），所有接口資源引出，供用戶使用。并配置相應控制開關按鈕。
3.運動控制卡一塊
(1)32
位 PCI
總線，即插即用
(2)所有輸入、輸出均采用光耦隔離,抗干擾性強
(3)2
軸伺服/步進電機控制，每軸可獨立運動，互不影響
(4)脈沖輸出的頻率誤差小于
0.1% 最大脈沖輸出頻率為 2MHz
(5)脈沖輸出可用單脈沖（脈沖+方向）或雙脈沖（脈沖+脈沖）方式梯形加/減速
(6)任意
2 軸直線插補最大插補速度 1MHz
(7)運動中可以實時讀出邏輯位置、實際位置、驅動速度24
路數字輸入，12 路輸出
(8)每軸兩個限位輸入，可設置成無效，作為通用輸入使用支持在一個系統中使用多達
16 個控制卡
(9)支持
DOS、WINDOWS95/98/NT/2000/XP/WINCE 等操作系統
4.步進電機驅動器：二個
(1)輸出電流：最大電流為
2A
(2)輸出方式：光光耦合器?開路集電極輸出
5.穩壓直流電源：一個
(1)輸出電流：最大輸出電流為
5A 輸出電壓：24V
(2)輸出功率：120w
6.運動控制卡接口板：一塊
為運動控制卡提供接口端子，可根據自己的需要進行相應的接線，實現接線的靈活及開放性。
7.實驗平臺信號接口板：一塊
用以實現單片機和運動控制卡與實驗平臺的信號連接，在同一時刻只能一種控制起作用。
8.計算機一臺(用戶自備)
用于安裝單片機集成開發環境
KEIL C、編程下載軟件，主要完成程序的編寫、修改、編譯、軟件仿真等功能，最后通過編程下載軟件裝載到單片機內部
FLASH ROM 中運行。還用于運行控制卡上位軟件的開發、運行。
硬件配置：基本配置要求
P4 3.OG 以上，內存至少為 256M，至少有一個
USB 接口、一個并行口、一個Rs232 串口和一個空閑
PCI 插槽。操作系統：Windows系統。
9.單片機技術應用系統：
系統配置
2000/xp/win7/win10 等操作平臺的單片機技術應用軟件，支持匯編、C51
語言編譯、調試；單片機在線下載軟件等。
10.實驗室智能電源安全管理系統：
(1)設備可以使用手機wifi/4G/3G/2G
全球化遠程控制。
(2)可設置定時，分享，狀態反饋，場景聯動，分享等功能，千里之外均可以控制，實現設備智能化電源、網絡化管理；
(3)支持權限管理功能，采用主賬戶管理機制，安全，方便。
(4)手機系統支持安卓，蘋果IOS；
(5)支持無網絡狀態下現場手動控制；
(6)可遠程控制單臺或多臺設備的開啟與關閉；
(7)可遠程監控單臺或多臺設備的運行狀態；
(8)可遠程定時預約單臺或多臺設備進行實驗。
四、單片機創新模塊資源
(1)用戶CPU（51單片機最小系統），40芯鎖緊插座，I/O口資源全部引出。配置STC90C516RD+單片機。支持USB取電。
(2)RS232串行通訊口（用于RS232通訊實驗或給STC系列單片機在線編程）
(3)USB轉串通訊口（用于RS232通訊實驗或給STC系列單片機在線編程）
(4)8組獨立按鈕開關模塊
(5)8組LED發光二極管模塊
(6)可調電壓模塊（0~3.3V或0~5V可調）
(7)射極跟隨器實驗?zāi)K
(8)蜂鳴器模塊
(9)TLC549串行A/D轉換模塊
(10)LCD16*02液晶接口（背光可調）
(11)LCD128*64液晶接口（背光可調）
(12)DC5V直流電源輸入接口（內正外負），帶開關控制，加0.5A保險絲過流保護
(13)DC5V/3.3V轉接口（大金孔，小金孔，多組插針，方便各種電源接口連接）
(14)ISP下載接口，用于ATMEL公司AT89S5X系列單片機芯片在線編程，需配置專用ISP下載線。
(15)創新模塊擴展接口
五、創新實驗?zāi)K（選配）
(1)傾斜檢測傳感器模塊
(2)觸摸檢測傳感器模塊
(3)紫外檢測傳感器模塊
(4)振動檢測傳感器模塊
(5)數字光強度測試儀設計
(6)人體紅外感應模塊
(7)凝露檢測傳感器模塊
(8)火焰檢測傳感器模塊
(9)氣體檢測傳感器模塊
(10)超聲波測距模塊
(11)無線數據通訊模塊
(12)塵埃灰塵粉塵檢測傳感器模塊
六、教學課件資源
(1)178組實驗例程(C語言源代碼及實驗對應的Proeus
ISIS仿真電路)
(2)16組上百個PPT課件
(3)30+參考資料
(4)1000+畢業設計及產品設計資料
(5)200個模塊PCB及原理圖PROTEL源文件
(6)阻抗，波特率，電感量，定時器，振蕩電路計算，反激變壓器設計，LED數碼管段碼發生器，取模多項輔助軟件。
七、提供單片機數字孿生仿真系統
單片機數字孿生仿真系統遵循"虛實結合、精準映射、互為驗證"
的原則，借助于數字孿生過程產生孿生數據，實現單片機物理實體實驗和單片機數字虛擬實驗的虛實結合。虛擬仿真實驗教學極大地增強了學生對單片機學習的熱情和積極性，
提高了課程的教學效果。 同時虛擬仿真大幅度降低了對實驗場地的需求，系統具有實驗性能穩定、 實驗內容豐富、 實驗地點靈活、 實驗時間自由、
實驗方式多樣化等特點。
(1)單片機微控制面板功能：用戶可以訪問所有8051單片機內部的寄存器和數據存儲器�？梢跃庉嫴糠旨拇嫫髟O(shè)置和修改存儲數據。可以設置單片機的工作時鐘頻率，可以設置仿真軟件的刷新頻率。
(2)代碼操作面板功能：可以新建、修改、保存、調入源代碼文件;可以編譯、設置斷點、單步運行、全速運行、暫停、復位程序。調試過程中，可以在微控制面板上實時監控和查看各寄存器和存儲器的數據變化。
(3)外圍設備面板功能：提供多組外設模塊，提供一張所有外設和單片機的動態連接圖，用戶可以使能單個模塊或多個模塊同時與單片機的連接，用戶還可以設置和改變外設模塊與單片機不同的引腳連接。
(4)提供以下外設模塊
（1）ADC模數轉換器模塊；
(2)DAC數模轉換器模塊；
（3）比較器模塊；
（4）4位7段LED數碼管顯示模塊；
（5）1602液晶顯示模塊；
（6）RS232串口實驗?zāi)K；
（7）矩陣鍵盤模塊（含三種工作模式）；
（8）8位LED流水燈模塊；
（9）8位撥碼開關模塊；
（10）雙向直流電機模塊（帶測速反饋傳感器）；
（11）示波器顯示模塊。
(5)提供積木式代碼編輯器，通過搭積木的方式來進行邏輯組裝，降低初學編程的同學使用鍵盤來操作的門檻，但又保持了內在的邏輯性，支持全中文界面。
(6)支持將積木式代碼自動生成C語言代碼，并編譯生成HEX文件，可以裝載到數字虛擬仿真模型中運行，也可直接下載到單片機物理芯片中實際運行，真正實現了虛實結合、互為驗證的功能
。
(7)數字虛擬仿真模型提供仿真單片機；提供電阻，電容，電感，二級管、三極管等模擬器件；提供多種74系列TTL數字邏輯芯片；提供AD,DA,串轉并，并轉串，運算放大器等功能芯片；提供LED發光二極管，開關，蜂鳴器，七段LED數碼管，LCD液晶屏等外設模塊；提供電壓表，頻率計，示波器等儀器儀表。
(8)數字虛擬仿真模型支持器件用鼠標拖動到任意位置，支持手動連線和器件搭建，完全仿真實物器件的實驗連線。電路搭建后之后，可以將HEX文件裝載到仿真單片機中運行仿真，并能直觀、生動地觀察到實驗運行動作和結果。
八、實驗項目
（一）基礎實驗
(1)單片機的認識和操作實驗
(2)單片機集成開發環境KEIL
C 的認識實驗
(3)單片機在線編程軟件的認識與使用
(4)單片機基本編程練習實驗
（二）基于 51
單片機控制的系統性實驗
(1)6、基于
51 單片機控制的單軸實驗
(2)7、基于
51 單片機控制的兩軸聯動控制實驗
(3)8、基于
51 單片機控制的任意路線物料搬運實驗
（三）基于運動控制卡控制的系統性實驗
(1)基于運動控制卡控制的單軸實驗
(2)1基于運動控制卡控制的兩軸聯動實驗
(3)基于運動控制卡控制的任意路線物料搬運
（四）運動控制卡可用以下開發工具
(1)CBuilderBorland C++Bulider
(2)DephiBorland Dephi 6
(3)VbMicrosoft
Visual basic
工具開發的基本庫函數示例程序及源代碼
(4)VCMicrosoft
Visual C++工具開發的基本庫函數示例程序及源代碼
SB-PLC228運動控制實訓平臺
一、概述
運動控制實訓平臺是我們根據高等院校、高職院校的教學要求而開發的一款PLC運動控制平臺。實訓平臺也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、組成與特點
1、以實物模型為主，
2、直線運動裝置，包括直流電機，滑塊，軌道、位置傳感器
3、圓周運動裝置，包括直流電機，轉盤，位置傳感器，轉速調節模塊。
4、4X4鍵盤、四組拔碼盤、四位數碼管（十六進制輸出）等輸入輸出模塊。配全其他模塊可完成運動控制的閉環實驗。
5、對直線運動或圓周運動的位置、速度、和加速度進行控制，可實現單軸、雙軸、3軸和多軸位置控制，使運動控制與順序控制功能有機地結合在一起。PLC的運動控制功能廣泛地用于各種機械，如金屬切削機床，從屬成形機械、裝配機械、機器人，電梯等場合。
三、技術參數
1、輸入電源：～220V±10% 50Hz
2、輸出電源：直流24V/2A
3、工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海拔＜4000m
四、實驗內容
1、數碼管顯示實驗
2、鍵盤掃描輸入實驗
3、拔碼盤輸入實驗
4、電機啟停實驗
5、電機正反轉實驗
6、直線運動實驗（含位置檢測）
7、圓周運動實驗（含位置檢測）
8、雙軸位置控制
9、三軸位置控制
10、多軸位置控制
|
可編程控制器綜合實訓裝置（PLCCPU313C變頻電氣控制觸摸屏） |
|
網絡型PLC可編程控制器綜合實訓裝置（西門子S71500PLC+變頻+電氣控制+觸摸屏） |
|
網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
西門子1214C網絡型可編程控制器綜合實訓裝置 |
|
網絡型可編程控制器實訓裝置（PLC+變頻+電氣控制+觸摸屏）S7-400+ST40+G120 |
|
網絡型PLC實訓裝置,PLC控制+變頻+觸摸屏+步進+伺服 |
|
電氣實訓操作臺（PLC+變頻+電氣控制+觸摸屏） |
|
可編程控制器綜合實訓裝置 （恒壓供水系統） |
|
可編程控制器是工業智能制造的助力器 |
|
單片機技術應用實訓考核裝置 |
|
單片機實訓室設備，單片機控制功能實訓考核裝置 |
|
單片機應用創新實驗平臺 |
|
單片機控制功能實訓考核裝置 |
|
單片機技術應用實訓考核裝置 |
|
PLC可編程控制器實驗裝置 |
|
PLC綜合實驗裝置,可編程控制器實驗系統 |
|
可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）S7-1200 |
|
PLC綜合控制實訓裝置 |
|
電機裝配與運行檢測實訓平臺 |
|
可編程序控制系統設計綜合實訓考核設備 --灌裝生產線 |
|
網絡型可編程控制器實驗裝置（三菱） |
|
工業機械傳動裝調實訓平臺 |
|
工業數字化網絡綜合實訓平臺 |
|
工業運動控制技術實訓裝置 |
|
工業運動控制技術實訓臺 |
|
立體倉庫實物教學實訓裝置 |
|
可編程控制器應用領域,是面向工礦企業的工控設備 |
|
二維運動控制實驗平臺（PLC控制） |
|
自動送料裝車實訓模型 |
|
材料分揀實訓裝置 |
|
可編程控制器（S7-200SMART）實驗室設備 |
|
西門子S7-1500實訓設備,PLC+變頻+電氣控制+觸摸屏 |
|
智能溫室控制實訓裝置(模擬量實物) |
|
PLC理實一體化實訓臺,PLC技術應用實訓室 |
|
PLC網絡綜合實驗平臺 |
|
PLC可編程控制器綜合實訓裝置（歐姆龍） |
|
可編程控制器實訓設備 |
|
可編程變頻器及電氣控制綜合實訓裝置 |
|
工業控制綜合實訓裝置 |
|
工業網絡控制實訓裝置 |
|
可編程控制器自動化教學裝置 |
|
變頻技術實驗設備 |
|
電氣新技術實訓室、電氣自動化創新實訓室 |
|
(三菱PLC)綜合實訓裝置 |
|
西門子PLC控制綜合實訓裝置 |
|
PLC可編程變頻調速綜合實訓裝置 |
|
PLC單片機變頻調速綜合實訓裝置 |
|
PLC、變頻器、電氣控制、觸摸屏實訓裝置 |
|
cr40plc可編程控制器綜合實訓裝置 |
|
SB-PLC2可編程控制實驗裝置 |
|
可編程控制實驗裝置及單片機綜合實驗臺 |
|
可編程控制器、單片機、自動控制原理綜合實驗臺 |
|
可編程控制、微機接口及微機應用綜合實驗臺 |
|
計算機組成原理、微機接口及應用綜合實驗臺 |
|
PLC網絡綜合實驗平臺（三菱PLC） |
|
網絡型PLC可編程控制實驗裝置 |
|
PLC可編程控制實訓裝置PLC+電氣控制 |
|
網絡型PLC可編程控制器綜合實訓裝置 |
|
PLC變頻器觸摸屏培訓設備 |
|
調速PLC可編程控制綜合實訓裝置 |
|
PLC可編程控制器實驗臺（三菱FX3U-48MR、變頻、觸摸屏） |
|
PLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置 |
|
PLC可編程控制器、單片機開發應用及變頻調速綜合實訓裝置 |
|
可編程序控制系統設計師綜合實訓裝置 |
|
可編程控制器實訓設備,電機技能實訓,觸摸屏、變頻器綜合應用技能實訓 |
|
單片機技術開發平臺 |
|
單片機開發綜合實驗裝置 |
|
單片機開發應用技術綜合實驗裝置 |
|
單片機控制技術實訓平臺 |
|
工業自動化總控實訓臺 |
|
單片機•CPLD/FPGA開發綜合實驗裝置 |
|
AB自動化控制實訓裝置 |
|
單片機控制功能實訓考核裝置 |
|
單片機開發系統、自動控制原理綜合實驗裝置 |
|
網絡型可編程控制器（1500 PLC）實驗裝置 |
|
PLC可編程控制器實驗裝置 （PLC+伺服+變頻器+電氣控制+觸摸屏） |
|
現代單片機綜合實驗開發裝置 |
|
單片機應用實訓考核裝置 |
|
單片機應用創新實驗平臺 |
|
S7-1200PLC綜合實訓系統硬件平臺 |
|
網絡型可編程控制器（1200 PLC）實驗裝置 |
|
網絡型PLC可編程控制及單片機實驗開發系統綜合實驗裝置 |
|
網絡型PLC可編程控制/單片機實驗開發系統自動控制原理/綜合實驗裝置 |
|
網絡型PLC可編程控制/微機接口及微機應用綜合實驗裝置 |
|
網絡型PLC可編程控制器綜合實訓裝置（PLC+變頻ABB+電氣控制+觸摸屏） |
|
網絡型PLC可編程控制器、變頻調速、觸摸屏及電氣控制實驗裝置 |
|
網絡型PLC可編程控制器、變頻調速、觸摸屏、電氣控制及單片機實驗開發系統綜合實驗裝置 |
|
網絡型PLC可編程控制器、變頻調速、觸摸屏、電氣控制及微機接口與微機應用綜合實驗裝置 |
|
SBPLX-01APLC可編程控制器實訓裝置(西門子) |
|
網絡型綜合控制實訓平臺 |
|
PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置 |
|
PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置 |
|
PLC可編程控制系統、微機接口及微機應用綜合實驗裝置 |
|
計算機組裝與維護實訓裝置 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
單片機實訓箱、
可編程控制器實驗箱 |
|
工業機器人循環生產線實訓裝備 |
|
機器人實訓裝置 |
|
工業機器人拆裝與調試實訓臺 |
|
機器人應用實訓室設備 |
|
焊接機器人工作站 |
|
可編程控制器基本知識_可編程控制器原理及應用 |
|
工業機器人基礎工作站設備(ABB機器人系統) |
|
數字化工業控制實訓平臺 |
|
工業電氣自動化及電工技能考核實訓平臺 |
|
可編程工業控制實訓平臺 |
|
可編程控制器(PLC)實驗室建設方案 |
|
三菱FX3G-40MR光機電一體化實訓考核裝置 |
|
西門子S7-1200光機電一體化實訓考核裝置 |
|
PLC可編程控制器綜合實訓裝置 |
|
工業自動化綜合實訓裝置 |
|
工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機） |
|
工業全數字直流調速系統綜合實訓裝置 |
|
變頻調速系統開發平臺 |
|
變頻器工作原理實訓設備 |
|
變頻調速實驗裝置 |
|
交直流調速實訓裝置 |
|
工業自動化控制一體化實訓室設備 |
|
工業自動化綜合實訓裝置 |
|
工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機） |
|
工業自動化綜合實訓裝置（西門子） |
|
工業控制創新實訓平臺 |
|
自動化生產線實訓室設備 |
|
工業全數字控制實訓裝置 |
|
工業自動化通訊網絡實訓平臺 |
|
工業自動生產線實訓裝置（1200系統） |
|
工業全數字控制實訓裝置 |
|
工業自動化綜合實驗考核裝置 |
|
工業電氣自動化及電工電子技能考核實訓平臺 |
|
運動控制綜合設計實訓裝置 |
|
網絡型plc綜合實驗平臺 |
|
工業控制與plc綜合實訓平臺 |
|
工業自動化網絡控制平臺 |
|
機電、電氣實驗室設備(可編程序控制器PLC)、SBOGJDX-A/B機電、電氣實驗室設備(可編程序控制器PLC) |
|
液壓傳動實驗臺、液壓PLC實驗臺、氣動液壓PLC實驗臺、電梯模型、智能建筑實驗室設備 更多產品＞＞ |
|
PLC控制液壓與氣動綜合實訓裝置 |
|
液壓元件拆卸與裝配試驗臺 |
|
液壓與氣壓傳動綜合實訓裝置 |
|
氣壓傳動與控制實驗教學培訓系統 |
|
液壓氣動實驗室,液壓氣動實驗裝置 |
|
液壓氣壓傳動與控制實訓操作平臺 |
|
透明液壓傳動與PLC實訓裝置 |
|
液壓傳動實驗室，氣動實驗室，液壓氣動傳動與控制實驗室 |
|
液壓與氣壓室建設方案，液壓與氣壓實驗室 |
|
透明液壓傳動與PLC控制實訓裝置 |
|
液壓挖機與人機界面實訓裝置 |
|
PLC透明液壓回路試驗臺 |
|
透明液壓與氣壓傳動綜合實訓裝置(PLC控制、液壓氣動二合一) |
|
液壓傳動與PLC實訓裝置(工業型單面) |
|
PLC控制透明液壓與氣動綜合實訓裝備 |
|
液壓氣動技術實訓室設備，液壓氣動實訓裝置 |
|
氣動機械手實訓考核裝置 |
|
氣動控制技術實驗室設備 |
|
氣動傳動實驗臺 |
|
液壓傳動基礎實訓箱 |
|
氣動實訓箱 |
|
基本液壓傳動實驗臺 |
|
液壓傳動實訓臺裝置 |
|
氣動機械手實訓模型 |
|
動態性能液壓教學實驗臺 |
|
機電液氣一體化實驗教學培訓系統 |
|
液壓傳動技術實驗臺 |
|
液壓元件拆裝實訓設備 |
|
液壓傳動與控制實驗教學培訓系統 |
|
雙面透明液壓傳動技術教學裝置 |
|
透明液壓傳動演示系統 |
|
液壓傳動實驗臺 |
|
透明液壓傳動與PLC實訓裝置 |
|
透明液壓PLC控制實訓裝置 |
|
氣動PLC控制實訓裝置 |
|
透明液壓與氣動傳動綜合實訓裝置 |
|
液壓技術實訓設備,氣動技術實訓設備 |
|
工業型液壓綜合實驗臺 |
|
PLC控制液壓與氣動綜合實訓裝置（工業型） |
|
透明液壓傳動與PLC控制實訓裝置 |
|
透明氣動PLC控制實訓裝置 |
|
液壓實訓平臺,氣動實訓平臺,液壓元件實訓臺 |
|
氣動PLC控制實驗實訓設備 |
|
四合一透明液壓傳動演示系統 |
|
液壓與氣壓實驗臺 |
|
液壓元件拆裝實訓臺 |
|
叉車液壓系統實訓臺 |
|
挖掘機液壓系統與PLC控制實訓裝置 |
|
透明液壓PLC控制實驗裝置（挖掘機液壓試驗臺） |
|
液壓挖掘機實訓裝置 |
|
起重機械實訓裝置 |
|
裝載機液壓系統與PLC控制實訓裝置 |
|
起重機液壓系統與PLC控制實訓裝置 |
|
液壓與氣壓傳動PLC綜合實訓裝置（工業型） |
|
液壓傳動與PLC實訓裝置(工業型單面) |
|
液壓傳動、液壓回路系列模型（液壓閥、閥體） |
|
傳感器實訓設備、傳感器實驗設備、實驗箱類、變頻調速實驗裝置、工業自動化實訓設備 |
|
工業傳感器技術實訓裝置 |
|
傳感器實訓室，傳感器技術實訓裝置 |
|
創新型測控傳感器技術綜合實驗實訓裝置 |
|
傳感與檢測實訓裝置 |
|
傳感器實訓裝置 |
|
測控技術與儀器專業實驗室，檢測技術實驗室 |
|
傳感器實驗室,傳感器技術實驗室 |
|
傳感器系統實驗儀 |
|
傳感器與檢測技術實驗臺 |
|
傳感器技術實驗箱 |
|
增強型型檢測與轉換（傳感器）技術實驗裝置 |
|
壓力傳感器標定實驗系統 |
|
熱電阻和熱點偶溫度傳感器校驗實驗系統 |
|
傳感器技術實訓臺選擇要領要謹記 |
|
液體流量?jī)x表標定實驗系統 |
|
壓力控制測量實驗裝置 |
|
液位流量控制實驗裝置 |
|
氣動薄膜控制閥與電氣安裝閥門定位調校實訓置 |
|
檢測與轉換（傳感器）技術實驗17種箱 |
|
傳感器與檢測技術實訓裝置 |
|
創新型測控/傳感器技術綜合實驗實訓平臺 |
|
流量控制測量裝置 |
|
溫度測控實驗裝置 |
|
SB-XZT多功能升降式實用繪圖桌 |
|
工程制圖實驗室設備 |
|
鉸絲實訓裝置 |
|
鉗工實驗室成套設備 |
|
焊工、鉚工實操室成套設備 |
|
焊接多功能實訓實驗室成套設備 |
|
鉗工技能實訓臺（六工位電鉗臺） |
|
機電一體化實驗室設備、教學數控車床、教學數控銑床、透明電機模型、變壓器模型 更多產品＞＞ |
|
光機電一體化控制實訓系統 |
|
機電一體化實訓裝置 |
|
自動生產線拆裝與調試實訓裝置 |
|
機電一體化創新實驗室設備 |
|
自動化控制基礎實訓箱 |
|
煤礦自動化控制實訓平臺 |
|
機電一體化綜合實訓考核設備 |
|
基于PLC機電一體化實訓平臺 |
|
機電一體化應用領域和發展趨勢 |
|
機電一體化技術實習內容,機電一體化技術專業就業前景 |
|
機電一體化綜合實訓實驗系統 |
|
機電一體化系統綜合實訓平臺 |
|
機電一體化綜合系統實訓裝置 |
|
光機電一體化實訓室,電氣自動化創新實踐室 |
|
柔性自動化生產線 |
|
灌裝自動化生產線實訓裝置,機電一體化技師實訓考核裝置 |
|
機電一體化綜合系統實訓設備 |
|
光機電一體化實訓考核裝置 |
|
自動化生產線實訓考核平臺 |
|
自動生產線實訓室設備 |
|
智能控制技術實訓臺 |
|
機電一體化綜合系統實訓裝置，機電一體化實訓室設備-培養創新型高技能人才！ |
|
機電氣一體化綜合實驗（訓）系統,機電氣一體化綜合實驗實訓設備 |
|
機電一體化綜合實訓系統 |
|
光機電氣一體化實訓裝置 |
|
電機故障診斷與維修檢測實訓考核裝置 |
|
機床電路實訓考核設備 |
|
機床電路實訓設備 |
|
機床電氣線路(四合一）考核實訓裝置 |
|
機電控制實驗室,機電控制創新實驗室 |
|
機電一體化綜合實訓室設備、機電液氣一體化實訓平臺 |
|
數控設備維修實驗室設備、數控機床電氣故障檢測實訓臺 |
|
機電技術綜合實訓考核裝置 |
|
光機電一體化實訓考核裝置 |
|
物料分揀實訓裝置 |
|
煤礦培訓自動化試驗臺 |
|
自動生產線實訓考核裝置 |
|
工業自動生產線實訓裝置 |
|
機電一體化綜合實訓考核裝置 |
|
機電一體化技術裝備,高職專業實訓設置 |
|
柔性自動化生產線實訓系統（六站） |
|
機電一體化技術應用及趨勢 |
|
機床排故實訓臺 |
|
機床電氣控制技術實訓臺 |
|
網絡化智能型機床電氣技能實訓考核裝置 |
|
機床智能實訓考核裝置 |
|
機床電氣培訓考核實驗裝置 |
|
網孔型萬能機床電路實訓考核鑒定裝置 |
|
數控銑床裝調與維修考核實訓設備 |
|
數控車床電氣控制與維修實訓考核裝置 |
|
自動控制基礎實驗室,自動控制實驗室 |
|
機床電氣實訓智能考核裝置（五種機床） |
|
精密雙軸十字滑臺實訓設備 |
|
SBSKB-06M-2型數控銑床電氣控制與維修實訓臺(拆裝型三坐標)（系統：西門子802C） |
|
SBSKB-06T-2型數控車床電氣控制與維修實訓臺(折裝型二坐標)（SINUMERIK 802C） |
|
數控機床維修實訓室設備,數控機床維修實訓安裝設備 |
|
廣州數控928TA2系統數控車床實訓臺 |
|
SBSKB-06T-3型數控車床電氣控制與維修實訓臺 |
|
SBSKB-06T-3型數控銑床電氣控制與維修實訓臺 |
|
數控車/銑床智能綜合實訓考核實驗臺 |
|
機床排故實訓室,機床排故實訓裝置 |
|
機床電氣控制技術及工藝實訓考核裝置（網孔板） |
|
數控機床故障診斷與維修實訓裝置 |
|
步進電機交流伺服電動機驅動系統實驗裝置 |
|
光機電氣一體化控制實訓設備 |
|
光機電氣一體化實訓設備 |
|
光機電氣一體化控制實訓系統 |
|
自動化生產線實訓平臺 |
|
模塊式柔性自動環形生產線實驗系統、FMS柔性生產制造實驗系統 |
|
機電一體化柔性生產線加工系統 |
|
MPS模塊式柔性自動化生產線實訓系統(六站) |
|
機電一體化技術的應用與發展 |
|
變壓器/電機控制綜合實驗裝置 |
|
電機與變壓器維修實訓設備 |
|
電機變壓器維修及檢測實訓裝置 |
|
電機故障診斷與維修檢測實訓考核裝置 |
|
電機電控配線安裝裝置 |
|
電機性能綜合測試裝置 |
|
電機裝配工技能實訓裝置 |
|
電機檢修技能實訓裝置 |
|
電機拆裝與維修實訓臺 |
|
現代電機控制實驗臺 |
|
電磁調速異步電動機自動調速實訓考核裝置 |
|
電氣控制及PLC變頻器電機實訓裝置 |
|
智能型四合一機床電氣控制技能實訓考核鑒定裝置 |
|
網絡型普通車床電氣技能實訓考核裝置 |
|
網絡型平面磨床電氣技能實訓考核裝置 |
|
網絡型臥式鏜床電氣技能實訓考核裝置 |
|
網絡型萬能銑床電氣技能實訓考核裝置 |
|
智能機床電路實訓考核裝置 |
